Programmation Monnayeur RM5 - Apprentissage sans boitier de programmation

LAVAGE AUTO DISTRIBUTION - Programmation rapide Monnayeur RM5 - Comestero


Télécharger au format PDF

1.     APPRENTISSAGE DES CANAUX

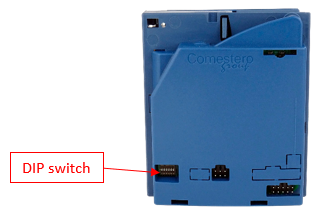

La procédure d’apprentissage est la même pour tous les canaux. Il faut choisir le numéro de DIP switch en fonction du numéro de canal à programmer. (DIP 1 = Canal 1 …… DIP 6 = Canal 6)

Attention les canaux de 1 à 4 sont programmés d’usine pour accepter les pièces en euros.

Correspondance des canaux* :

  • Canal 1 = 0,20€
  • Canal 2 = 0,50€
  • Canal 3 = 1,00€
  • Canal 4 = 2,00€
  • Canal 5 = LIBRE : apprentissage Jeton 1
  • Canal 6 = LIBRE : apprentissage Jeton 2

* Les canaux de 1 à 4 sont, en général, prédéfinis pour les pièces en €uros. Vérifier les canaux, en regardant le tableau sur le volet du monnayeur. Si le tableau est vide en face du numéro de canal, il est possible de l’utiliser pour programmer un jeton.




2. APPRENTISSAGE D’UN JETONS SUR LE CANAL 5.

Mettre le monnayeur hors tension.
Déplacer, tous les DIP switch sur ON.


Brancher le monnayeur RM5.
Insérer deux jetons à programmer dans le monnayeur.
Laisser le DIP switch 5 sur ON, baisser tous les autres DIP sur OFF.



Insérer 13 jetons, lorsque l’apprentissage est terminé, la bobine claque cinq fois.
Baisser le DIP switch 5 sur OFF.



Redémarrer le monnayeur RM5.
L’apprentissage est terminé.
Tester les jetons.




3. APPRENTISSAGE D’UN JETONS SUR LE CANAL 6.

Mettre le monnayeur hors tension.
Déplacer, tous les DIP switch sur ON.


Brancher le monnayeur RM5.
Insérer deux jetons à programmer dans le monnayeur.
Laisser le DIP switch 6 sur ON, baisser tous les autres DIP sur OFF.

Switch 6 ON.png

Insérer 13 jetons, lorsque l’apprentissage est terminé, la bobine claque cinq fois.
Baisser le DIP switch 6 sur OFF.



Redémarrer le monnayeur RM5.
L’apprentissage est terminé.
Tester les jetons.




4. INHIBITION D’UN CANAL.

Pour inhiber un canal, il faut déplacer sur ON le DIP switch correspondant au numéro de canal.

Ex : Les pièces de 20 cents sont programmées sur le canal N°1. Pour bloquer le passage de ces pièces, il faut placer le DIP switch 1 sur ON.
